Наличие собственного ветрогенератора может быть весьма перспективным. Прежде всего, владелец получает доступ к бесплатной электроэнергии. Кроме того, электричество можно получать в отдаленных районах, где отсутствует возможность подключения к электросетям. Ветрогенератор – это приспособление, используемое для преобразования энергии ветра в электрическую. Многие мастера освоили изготовление вертикальных ветрогенераторов своими руками, и сейчас мы рассмотрим процесс их сборки.
Устройство и разновидности ветряков
Винтовые генераторы известны под разными наименованиями, однако корректнее их называть ветроэлектростанциями (ВЭС). Ветроэлектростанция включает в себя электротехническую часть и механическое устройство – собственно ветрогенератор, объединенные в единую систему. Электрическая система обеспечивает преобразование энергии ветра.
Существует большое разнообразие моделей винтовых генераторов, но по расположению рабочей оси их можно условно классифицировать на две категории:

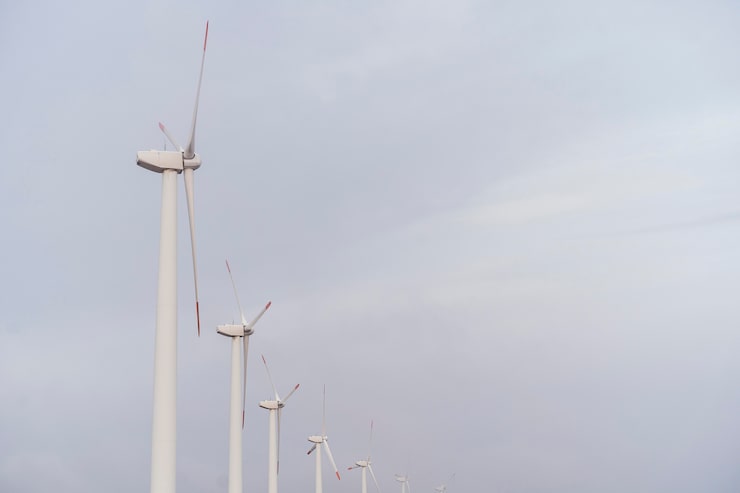

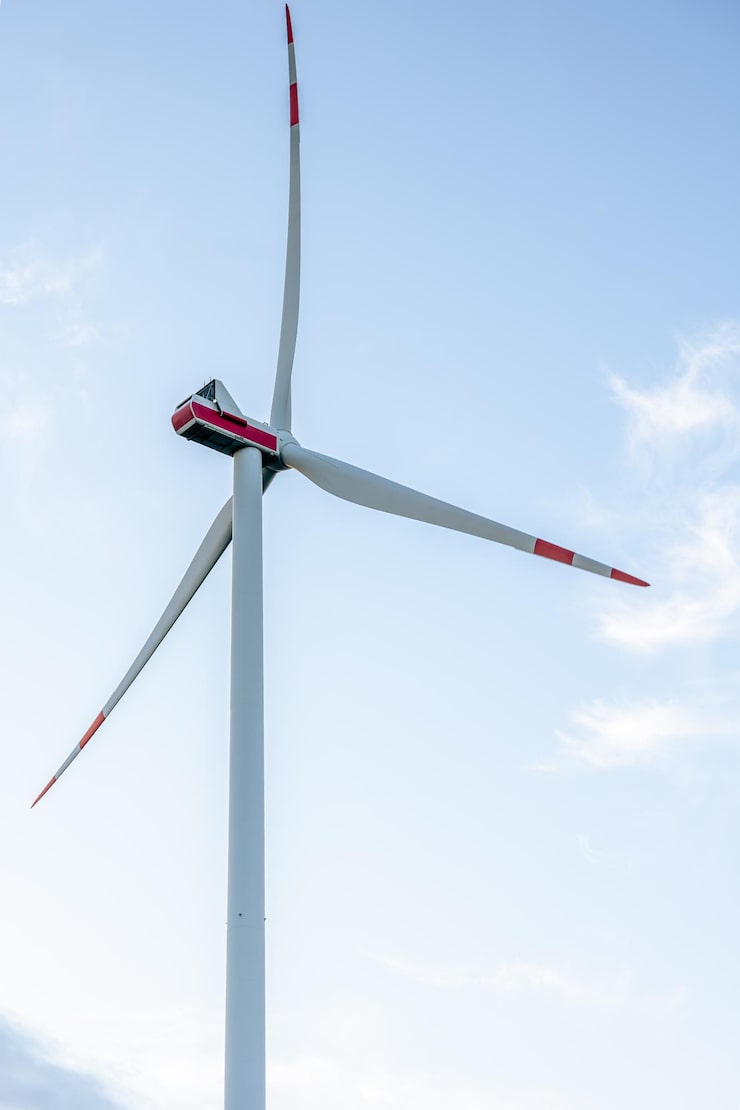

Ветрогенераторы с горизонтальной осью вращения наиболее часто встречаются. Данные установки характеризуются высоким коэффициентом полезного действия (КПД). Также конструкция лучше выдерживает сильные ветровые нагрузки, а при слабом ветре ротор начинает работать быстрее. У горизонтальных моделей проще контролировать производимую мощность.
Вертикально-осные ветрогенераторы демонстрируют эффективность даже при небольших потоках воздуха. Благодаря бесшумной работе и простоте производства, они часто встречаются в частных владениях. Но вертикальная компоновка накладывает ограничение – установка должна быть расположена близко к поверхности земли, что негативно сказывается на эффективности преобразования энергии.
Ветрогенераторы классифицируются по конструкции рабочего колеса:
- Конструкции с пропеллером или крыльями имеют лопасти, расположенные под прямым углом к горизонтальной оси вращения.
- Роторные модели также известны как карусельные. Эта конструкция типична для вертикальных ветряных установок.
- Ударные установки также располагают вертикальной плоскостью вращения.
Ветрогенераторы с пропеллерным типом лопастей являются наиболее распространенным решением для получения кинетической энергии ветра в промышленных условиях. Ветряные турбины барабанного и карусельного типа характеризуются увеличенными размерами и менее эффективной конструкцией механизма.
Для каждого ветряка предусмотрена возможность комплектации мультипликатором. Работа данного редуктора сопровождается повышенным уровнем шума. В конструкции бытовых ветряных установок мультипликаторы, как правило, не применяются.
Принцип работы ветряка
Принцип действия ветрогенератора остается неизменным, вне зависимости от его конструкции и внешнего вида. Выработка электроэнергии начинается с вращения лопастей. В процессе этого между ротором и статором генератора формируется магнитное поле, которое и является источником энергии, преобразуемой в электричество.
Как было установлено, ветрогенератор включает в себя два ключевых компонента: вращающийся механизм с лопастями и генератор. Теперь перейдем к работе мультипликатора. Этот редуктор монтируется на ветряной установке для повышения скорости вращения рабочего вала.
При вращении ротора генератора формируется переменный ток, который представлен тремя фазами. Полученная энергия поступает на контроллер, а затем направляется к аккумулятору. В этой схеме присутствует еще один ключевой элемент – инвертор, который обеспечивает стабилизацию тока и передает его в сеть для питания потребителей.
Ветряк industrial craft 2
В области ветроэнергетики широко известен кинетический ветрогенератор Industrial Craft 2, который оснащен специальным блоком для производства энергии ветра. Мощность электроустановки рассчитывается путем умножения суммы скоростей его рабочих элементов на коэффициент 0,1. Размеры рабочей зоны определяются габаритами ротора. При вращении он генерирует кинетическую энергию kU, а не электрическую EU.
Направление и интенсивность вращения крыльев зависят от изменений скорости воздушного потока. Наиболее эффективная производительность достигается на высоте в пределах 160–162 метров над землей. Атмосферные осадки, такие как гроза, могут увеличить скорость ветра примерно на 50%, а небольшой дождь – до 20%.
Конструкции роторов ветряных установок Industrial Craft 2 отличаются по размерам и составу материала лопастей, а также имеют ограничения по максимальной скорости воздушного потока, при которой они могут функционировать безопасно.
- Деревянный ротор с крыльями размерностью 5х5 предназначен для работы в условиях ветровой нагрузки от 10 до 60 MCW (модулей ветра);
Железный ротор, имеющий лопасти размером 7х7, рассчитан на диапазон скоростей – от 14 до 75 MCW. - стальной ротор с лопастями 9х9 рассчитан на диапазон скоростей потока воздуха от 17 до 90 MCW;
- Ротор, выполненный из углеродного волокна и оснащенный одиннадцатью лопастями, предназначен для использования с воздушными потоками скоростью от двадцати до ста десяти метров в секунду.
В industrial craft 2 ветряные турбины кинетического типа не располагают рядом друг с другом на одном уровне, если они обращены спиной.
Самостоятельное изготовление вертикального ветрогенератора
При самостоятельном изготовлении ветрогенератора с вертикальной осью вращения конструкция является наиболее простой. Лопасти могут быть созданы из любого материала, обладающего устойчивостью к воздействию влаги и солнечного света, а также характеризующегося небольшим весом. В качестве основы для лопастей самодельного ветряка можно использовать поливинилхлоридную трубу, применяемую в системах водоотведения. Данный материал соответствует всем предъявляемым требованиям. Из пластика вырезают четыре элемента высотой семьдесят сантиметров, а еще два аналогичных изготавливают из оцинкованной стали. Металлическим деталям придается полукруглая форма и фиксируются по обеим сторонам трубы. Остальные лопасти крепятся на равном расстоянии друг от друга по окружности. Радиус вращения такой конструкции составит шестьдесят девять сантиметров.
Далее следует этап сборки вращающейся части устройства. Для этого потребуются магнитные элементы. Вначале задействуют два диска из ферритового материала, каждый диаметром 23 сантиметра. С помощью клейкого состава шесть неодимовых магнитов фиксируют на одном из этих дисков. При размере каждого магнита в 165 сантиметров между ними создается угол наклона в 60 градусов о. Если размеры используемых элементов меньше, то их число увеличивают соответственно. Магниты приклеиваются не хаотично, а с чередованием полюсов. На второй диск аналогичным образом устанавливают ферритовые магниты. Полученную конструкцию обильно пропитывают клеем.
Наиболее трудоёмким является создание неподвижной части – статора. Необходимо подобрать медный провод сечением 1 миллиметр и сформировать из него девять катушек индуктивности. Каждая катушка должна содержать строго определенное количество витков – ровно шестьдесят. Затем, собранные катушки объединяют в электрическую цепь статора. Все девять элементов располагают по окружности. Сначала соединяют концы первой и четвертой катушек. После этого второй свободный контакт четвертой катушки подключается к выходу седьмой катушки. В результате формируется одна фаза, состоящая из трех катушек. Аналогичная схема создаётся для второй фазы, используя следующие три катушки, начиная со второго элемента. Завершающую третью фазу собирают по той же схеме, стартовав с третьего компонента.
Для фиксации схемы вырезают заготовку из фанеры. На нее укладывают стеклоткань, а поверх нее размещают схему, состоящую из девяти катушек. Затем всю конструкцию заливают клеем и дают ему полностью высохнуть. Соединение ротора со статором допустимо не раньше, чем через сутки. Сначала ротор располагают магнитами вверх, на него помещают статор, а сверху укладывают второй диск с магнитами, направленными вниз. Порядок соединения наглядно показан на фотографии.
Приступаем к сборке ветрогенератора. Его конструкция включает в себя рабочее колесо с лопастями, аккумулятор и инвертор. Для повышения крутящего момента рекомендуется установка редуктора. Монтаж выполняется в следующем порядке:
- Для создания устойчивой мачты используют стальной уголок, трубы или профиль. Её конструкция обеспечивает подъем рабочего колеса с лопастями над верхушкой крыши.
- Фундамент под мачту заливается с обязательным армированием и с учетом анкерных креплений, выступающих из бетонной конструкции.
- Затем рабочее колесо с генератором закрепляют на мачте.
- После монтажа мачты на основание, ее фиксируют к анкерным устройствам, а затем усиливают стальными растяжками. Для выполнения этих работ можно использовать трос или стальной прут диаметром 10–12 мм.
После завершения изготовления механического блока ветрогенератора приступают к сборке электрической схемы. На выходе генератор формирует трехфазный электрический ток. Для преобразования в постоянное напряжение в схему интегрируют выпрямитель, состоящий из диодов. Управление процессом зарядки аккумуляторной батареи обеспечивается с помощью автомобильного реле. Завершает схему инвертор, преобразующий ток в 220 вольт, необходимые для питания домашней электросети.
Производительность ветрогенератора напрямую связана со скоростью воздушного потока. Так, при скорости ветра 5 м/с электроустановка генерирует приблизительно 15 Вт, а при 18 м/с – до 163 Вт. Для увеличения эффективности работы мачту ветряка могут увеличить до 26 метров. На такой высоте скорость ветра возрастает на 30%, что позволяет получить около полутора раза больше электроэнергии.
На представленном видео демонстрируется процесс сборки генератора для ветряной установки:
Сооружение ветряной установки требует определенных навыков. Для этого необходимо разбираться в принципах работы электричества, понимать чертежи и владеть пайкой электронных компонентов.
