Линейный водоотвод

Повышенная влажность на участке загородного дома способна вызвать немало неприятностей. Постоянная грязь, разрушение фундамента, затопленный подвал и болезни растений – все это следствие избытка влаги. Правильно выполненный дренаж участка позволит решить проблему излишней воды и защитит постройки от разрушения.

Когда необходимо делать дренаж

Появление луж на участке после дождя или таяния снега не всегда требует создания системы водоотведения. Важно определить, справляется ли почва с естественным поглощением влаги, или же ей требуется дополнительная помощь. Установка дренажной системы на участке целесообразна в следующих ситуациях:

• постоянно затопленный подвал;
• вымывание почвы, о чем свидетельствуют провалы на поверхности участка;
• при глинистых почвах, вследствие чего происходит заболачивание территории;
• если рядом расположен склон, с которого стекает вода;
• участок не имеет уклона;
• пучение почвы, которое приводит к появлению трещин на постройках, перекосу дверных и оконных проемов.

Разновидности дренажных систем

Прежде чем приступать к дренажным работам на участке, важно выбрать подходящий тип системы водоотведения. Различают два основных вида дренажа, которые решают одну и ту же задачу, но используются в различных условиях:

1. Поверхностная — служит для удаления воды, образовавшейся в результате дождей или таяния снежного покрова.
2. Глубинная – формируется на территориях с высоким уровнем грунтовых вод.

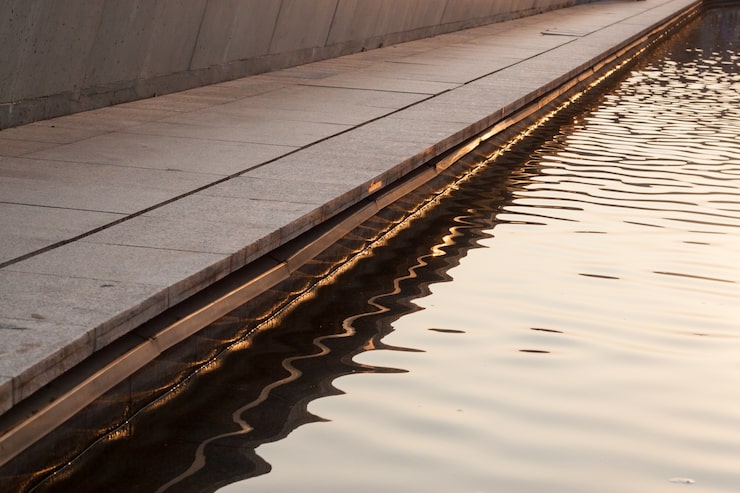

Поверхностный дренаж чаще всего создают на глинистых грунтах, выделяя линейную и точечную системы. Линейная система включает в себя канавы и лотки, проложенные с небольшим уклоном в сторону точки сбора воды. Чтобы улучшить внешний вид дренажной системы, лотки закрывают декоративными решетками.

В точечной системе дренажа вода собирается с помощью водосборников, которые устанавливаются в зонах с наибольшим скоплением влаги: под водосточными трубами, в низинах участка, рядом с уличным водопроводом. Водосборники соединены трубами, обеспечивающими отвод воды в дренажный колодец.

Сооружение поверхностного дренажа

Обустройство поверхностного линейного дренажа на глинистых грунтах самостоятельно требует предварительного планирования, включающего определение расположения и габариты траншей и прочих компонентов дренажной системы.

В соответствии с проектом, предусматривается рытье траншей глубиной 0,7 метра, шириной 0,5 метра и с углом наклона стенок в 30 градусов, чтобы избежать их обрушения. Все траншеи объединяются с единой магистралью, проходящей по границе участка и соединяющейся с дренажным колодцем. Главное достоинство открытой системы дренажа заключается в её простоте и доступности, поскольку она не требует значительных финансовых вложений. К недостаткам можно отнести ограниченный срок службы – без укрепления стенки со временем разрушаются, что приводит к выходу дренажной системы из строя. Также стоит отметить, что траншеи выглядят неаккуратно и ухудшают эстетику участка.

Осыпание грунта можно устранить, засыпав траншею щебнем. Сначала на дно укладывается слой крупнофракционного камня, а затем – слой более мелкого щебня. Для предотвращения замыливания, щебневый слой перекрывается геотекстилем, на который впоследствии наносится дерн. Хотя данный способ снижает пропускную способность поверхностного линейного дренажа, он эффективно предотвращает осыпание стенок и, как следствие, значительно продлевает срок эксплуатации системы.

Современным решением для организации линейного водоотведения является закрытая дренажная система. Данный метод предполагает, что стенки и дно канавы бетонируются, а затем внутрь устанавливаются специальные лотки, которые перекрываются декоративными решетками. Лодки предотвращают осыпание грунта, а решетки защищают канал от загрязнений. Монтаж лотков осуществляется с определенным уклоном, обеспечивающим свободный сток воды. В точках сброса воды устанавливаются устройства для улавливания песка, предназначенные для сбора мелких частиц мусора. Создание такой дренажной системы требует больших усилий, чем устройство безлоткового варианта, однако ее эксплуатационный срок значительно превышает.

Мы предлагаем широкий ассортимент комплектующих для закрытых дренажных систем, произведенных из различных материалов, включая бетон, полимербетон и пластик. Наибольшим спросом пользуются пластиковые изделия благодаря их долговечности и небольшому весу, что значительно упрощает монтажные работы.

Устройство глубинного дренажа

Подземная система водоотведения принципиально отличается от поверхностной как по конструкции, так и по функциональному назначению. Она необходима на участках, где грунтовые воды залегают на небольшой глубине и в низинах. Для обеспечения ее эффективности важно, чтобы она находилась ниже водоносного горизонта. Самостоятельно определить требуемую глубину достаточно затруднительно – для этого потребуется консультация геодезиста, который разработает детальную схему участка с указанием отметок уровня грунтовых вод.

Глубинная система дренажа – это совокупность дренажных труб, проложенных под землей для удаления излишков воды из почвы в дренажный колодец. Влага проникает внутрь через многочисленные отверстия, расположенные по всей длине трубы. Эти отверстия можно сделать самостоятельно или приобрести готовые перфорированные изделия. Для обустройства глубинного дренажа применяют следующие виды труб:

• асбестоцементные – устаревшие материал, постепенно уходящий в прошлое;
• керамические – имеют длительный срок службы и высокую цену;
• пластиковые – на сегодняшний день самые востребованные из-за своей дешевизны и простоты работы с ними.

Последовательность прокладки глубинного дренажа:

Для обозначения границ участка необходимо использовать геодезический нивелир. В случае его отсутствия, во время дождя следует отслеживать направление водных потоков и, основываясь на полученных данных, разработать схему размещения дренажных каналов.

В соответствии с разработанным планом необходимо вырыть систему траншей. Чтобы убедиться в корректности их расположения, следует дождаться дождя и наблюдать за тем, чтобы вода не скапливалась в каких-либо местах. После того, как станет ясно, что все выполнено верно, можно переходить к следующему этапу работ.

Необходимо уложить геотекстильную ленту на дно траншеи на всём протяжении.

На геотекстиль, уложенный с учетом необходимого уклона, следует насыпать слой щебня.

Дренажные трубы следует укладывать на слой щебня. Для объединения отдельных труб в общую систему используют тройники, крестовины и смотровые колодцы.

Нижняя точка трубопровода, расположенная в самой низкой точке участка, соединяется с дренажным колодцем.

Слой щебня следует укладывать по бокам и сверху дренажной трубы. Для засыпки не рекомендуется использовать известняковый щебень, так как под воздействием влаги он затвердевает и препятствует прохождению воды.

Для защиты трубы и слоя щебня от проникновения глины и песка необходимо обернуть их геотекстильной лентой.

Засыпьте верхний слой щебнем или крупнофракционным песком, создав насыпь на 20 сантиметров ниже уровня грунта.

За оставшееся пространство следует засыпать грунтом, имеющимся на участке.

Для обеспечения контроля функционирования дренажной системы и ее очистки при засорении, смотровые колодцы следует располагать на расстоянии 35-50 метров. Если дренажная система характеризуется большим количеством поворотов, колодцы устанавливают через один изгиб. Для возведения колодцев используют железобетонные кольца или полимерные гофрированные трубы подходящего диаметра, которые затем закрывают декоративными крышками.

При соблюдении всех норм и правил монтажа, правильно спроектированная дренажная система, уложенная в глубине, может функционировать более пятидесяти лет.

Обслуживание дренажной системы

Для обеспечения длительной и бесперебойной работы системы осушения почвы необходимо регулярное техническое обслуживание:

1. Регулярное обслуживание включает в себя периодическую очистку скважин. Как часто необходимо проводить эту процедуру, определяется условиями эксплуатации системы.
2. Механическая очистка дренажа. Удаление засоров из поверхностной дренажной системы обычно не вызывает трудностей и может быть выполнено своими силами. Однако, когда речь идет о глубинном дренаже, ситуация становится сложнее – для его прочистки потребуется специальное пневматическое оборудование с насадками, предназначенными для удаления отложений и измельчения крупных фрагментов. Рекомендуется проводить такую очистку один раз в три года.
3. Гидродинамическая прочистка дренажа – это метод очистки труб, основанный на промывке их воздушно-водяной смесью, подаваемой под давлением. Сначала смесь направляется в один конец трубы, расположенный в дренажном колодце, затем во второй, вывод которого осуществляется на поверхность во время монтажа дренажной системы. Промывка осуществляется с использованием насоса и компрессора, подающего воздух под высоким давлением. Под воздействием смеси отложения разрушаются и вымываются наружу. Рекомендуемая периодичность гидродинамической очистки – один раз в десятилетие.

Пренебрежение очисткой может привести к сбоям в работе системы и потребовать замены отдельных компонентов, что в итоге вызовет дополнительные расходы на материалы и выполнение работ. Правильная эксплуатация позволит поддерживать работоспособность системы и увеличить срок ее службы.
