При выпадении осадков на крышах зданий и дорогах скапливается значительное количество воды. Необходимо отводить эту воду в овраги или дренажные колодцы, и этим занимается ливневая канализация. Многие люди замечали вдоль дорог большие лотки, закрытые решетками. Это и есть часть дренажной системы, но не вся. Комплексная ливневая канализация включает в себя несколько элементов, формирующих ключевые узлы для сбора воды.
Устройство системы водоотвода
На изображении представлена схема устройства, предназначенного для сбора дождевой воды с кровли здания. Это лишь один из элементов системы водоотведения, поскольку собранные стоки необходимо направлять в определенное место. Полная схема ливневой канализации включает в себя следующие компоненты:
- дождеприемники;
- трубопровод;
- дренажные колодцы;
- фильтры.
Каждый элемент системы обладает уникальными особенностями и выполняет определенную функцию. В дальнейшем мы изучим каждый компонент по отдельности. Это позволит более наглядно понять устройство и принцип действия ливневой канализации.
На видео устройство дренажной системы:
Дождеприемники
Этот компонент дренажной системы нередко называют водоприемником. Это не влияет на его функциональность. Конструкция используется для сбора дождевой или талой воды. Именно поэтому она получила такое наименование. Дождеприемники изготавливаются разных размеров, форм и глубины, а также из различных материалов. Сверху лотки закрывают прочной решеткой.
Ж\б лотки
Бетонные лотки используют при строительстве дорог в качестве элементов ливневой канализации. Дождеприемники монтируют для сбора дождевых вод в тех зонах, где на конструкцию оказывается значительное давление. В зависимости от типа применяемого бетона, железобетонные лотки подразделяются на три категории:
- Лотки для ливневой канализации небольшой толщины изготавливаются со стенками не более 2 см. Такие конструкции имеют кубическую форму. Легкий водоприемник устанавливают под водосточной трубой, отводящей воду из здания, при этом для соединения используют пластиковый отвод.
- Бетонные дождеприемники, рассчитанные на нагрузку до 3 тонн, применяются для сбора воды вдоль небольших автомобильных дорог и на площадках, предназначенных для заезда легковых автомобилей. Лотки производятся из фибробетона, толщина стенок которого превышает 2 см. Водосборная конструкция сверху защищена чугунной решеткой с оцинкованным покрытием.
- Магистральные лотки для ливневой канализации имеют разборную конструкцию. Водоприемник состоит из нескольких элементов, что облегчает его установку. Армированный железобетон используется в качестве материала для изготовления лотков. Толщина стенок начинается от 5 см. Для покрытия лотков применяют чугунные решетки. Железобетонные конструкции способны выдерживать значительные нагрузки, поэтому они устанавливаются на автомагистралях.
В частных дворах бетонные дождеприемники редко применяются при обустройстве водоотвода, поскольку они громоздки и тяжелы, а их монтаж затруднен. Кроме того, в дорожном строительстве железобетонные лотки для ливневой канализации все чаще заменяют более долговечными чугунными водоприемниками.
Чугунные лотки
Данные дождеприемники применяются и при возведении дорог. Изготавливают их из чугуна марки СЧ20, который обладает высокой устойчивостью к значительным нагрузкам и воздействию агрессивных веществ, содержащихся в воде.
Чугунные лотки выпускаются в различных модификациях, обусловленных их конструкцией и предельной нагрузкой:
- Малые дождеприемники, предназначенные для ливневой канализации и обозначенные как «ДМ», имеют прямоугольную конструкцию. Вес одного лотка составляет не менее 80 кг, при этом он способен выдерживать нагрузку до 12,5 тонн. Такие водосборники обычно устанавливают во дворах жилых домов или вдоль дорог с небольшой интенсивностью движения.
- Дождеприемники увеличенного размера под маркировкой «ДБ» выдерживают нагрузку до 25 тонн. Лотки имеют прямоугольную конструкцию и их вес составляет не менее 115 кг. Они предназначены для установки на крупных автомагистралях, парковках и других объектах с высокой интенсивностью движения транспорта.
- Круглые дождеприемники марки «ДК» устанавливаются на время ремонта прямоугольных водоприемных лотков. Масса конструкции составляет около 100 кг, а рассчитана она на нагрузку до 15 тонн.
Над лотками устанавливают чугунные решетки, которые для прочности закрепляют болтовым соединением.
Пластиковые водоприемники
В сфере частного строительства наибольшим спросом пользуются дождеприемники, изготовленные из пластика. Это объясняется их небольшим весом, простотой установки и высокой надежностью. Каждый тип пластикового лотка предназначен для выдерживания определенной нагрузки, что обозначено буквенным индексом на корпусе изделия:
- А – до 1,5 т. Дождеприемники данной категории разработаны для монтажа на тротуарах и других территориях, не предназначенных для движения транспорта.
- Конструкция рассчитана на вес до 12,5 тонн. Она способна выдержать нагрузку, сопоставимую с весом легкового автомобиля, поэтому её устанавливают на парковках, рядом с гаражами и в подобных местах.
- Водосборники можно размещать на автозаправочных станциях и вдоль автомагистралей, их площадь – до 25 квадратных метров.
- D – до 40 тонн. Решетка данного дождеприемника способна выдержать нагрузку, соответствующую весу грузового автомобиля.
- Они способны перерабатывать до 60 тонн воды. Такие системы водоприемников применяются на дорогах и площадях, где наблюдается интенсивное движение транспорта.
- Дождеприемники, рассчитанные на нагрузку до 90 тонн, предназначены для использования на территориях, оборудованных для работы тяжелой техники.
Производство всех пластиковых дождеприемников включает установку патрубка, направленного вниз или в сторону, для обеспечения отвода воды. Выбор конкретной модели определяется местом ее расположения в системе водоотведения. Пластиковая решетка служит для защиты верхней части лотков.
Водосборники из композитных материалов
Производится два вида лотков:
- полимербетонные изделия изготовлены из бетона с добавлением пластика;
- полимерпесчаные лотки имеют в основе аналогичные материалы, но в качестве добавок еще использован песок и присадки.
Композитные водоприемники обладают характеристиками, позволяющими им занимать промежуточное положение между железобетонными и пластиковыми лотками. В сравнении с бетонными дождеприемниками, изделия из композитных материалов легче и имеют более гладкую поверхность, однако они менее устойчивы к нагрузкам. Если сопоставить лотки с пластиковыми аналогами, то композитные изделия более тяжелые, но и более прочные. Дождеприемники сверху закрывают чугунными или пластиковыми решетками.
Металлические водоприемники
Металлические водоприемные лотки не получили широкого распространения, поскольку материал склонен к быстрому разрушению под воздействием коррозии. Для продления срока эксплуатации дождеприемника необходимо использовать толстостенную сталь или нержавеющую сталь в качестве материала для стенок. Однако такой выбор не является экономически целесообразным из-за высокой стоимости и значительного веса. В случае, если требуется именно металлический водоприемник, чаще выбирают чугунные модели.
Трубы для дренажной системы

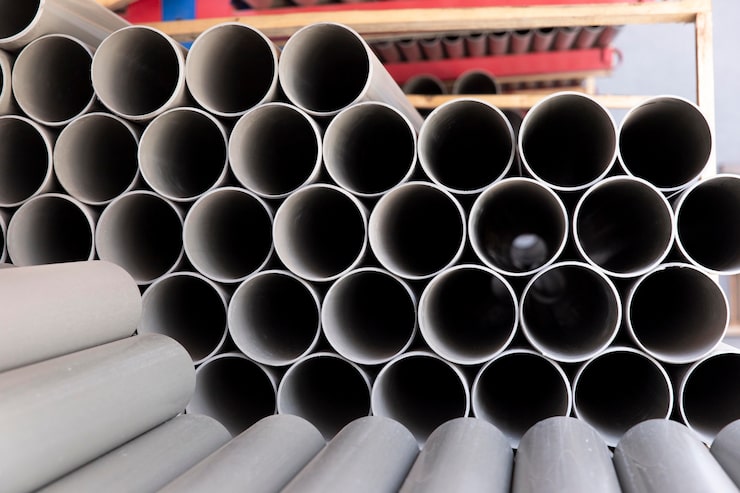

Собранную воду необходимо направить в канализационный колодец или дренажную яму. Для транспортировки стоков в системах ливневой канализации используются трубы. Они также могут быть изготовлены из различных материалов. Рассмотрим, какие типы труб применяются для ливневой канализации и какие из них стоит выбрать:
Асбестоцементные трубы широко использовались в прошлом веке и остаются востребованными в настоящее время. Данный вид трубопровода отличается стойкостью к коррозии, высокой прочностью и незначительным линейным расширением. К недостаткам относятся значительный вес и хрупкость, что обуславливает необходимость аккуратной транспортировки и монтажа.
При значительных механических нагрузках на участке ливневую канализацию можно реализовать только с использованием металлических труб. К недостаткам такого решения относятся сложность монтажа, высокая цена и подверженность металла коррозии.
В сфере индивидуального жилищного строительства чаще выбирают пластиковые трубы. Они характеризуются небольшим весом, устойчивостью к гниению, доступной ценой и простотой монтажа, который может выполнить один человек.
Пескоуловитель
Различные типы пескоуловителей применяются в ливневой канализации, однако все они выполняют одну и ту же задачу и имеют схожую конструкцию. Корпус фильтра представляет собой ёмкость. Над ее дном находятся патрубки для подключения к трубопроводу. В пескоуловителях установлена фильтрующая решетка, предназначенная для улавливания твердых частиц.
Фильтр функционирует по простому принципу. Вода, текущая по трубам, поступает в пескоуловитель. Под действием силы тяжести твердые частицы проходят сквозь решетку и откладываются на дне резервуара. Очищенная вода, прошедшая через пескоуловитель, направляется по трубам к дренажному колодцу. Для поддержания работоспособности фильтр периодически очищают от песка.
Колодцы
Вода из ливневой канализации отводится в овраг, дренажный колодец или на очистные сооружения. Дренажные, промежуточные и канализационные колодцы характеризуются простой конструкцией, представляющей собой емкость, заглубленную в землю и имеющую заданные размеры.
В системе очистки сточных вод, различающихся по уровню загрязнения, устанавливается распределительный колодец. Это устройство – пластиковая емкость с одним входным отверстием и двумя патрубками для отвода стоков. Колодец оборудован горловиной, закрывающейся чугунным люком. Внутри предусмотрена лестница для обеспечения доступа.
Поток распределяется по принципу обхода. Загрязненная вода через входной патрубок поступает в колодец. Выходные патрубки расположены вертикально один над другим. Жидкость, содержащая тяжелые примеси, отводится через нижний выход и направляется на очистные сооружения. Вода с меньшим уровнем загрязнения уходит через верхний выход и по обводному каналу – байпасу – направляется в дренажный колодец или другое место слива.
Подведем итоги
Вот и все ключевые элементы, из которых состоит система ливневой канализации. Система водоотвода кажется простой, однако на самом деле это не так. Для эффективной работы ливневой канализации, способной справиться с наибольшим количеством дождевой воды, требуются точные расчеты и качественный монтаж.
